一、概述

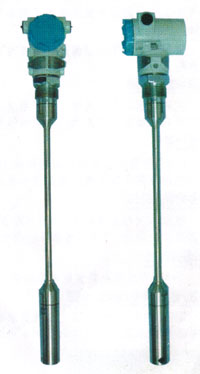

HD338桿式液位變送器是二線制，4～20MADC輸出，24VDC直流供電，與介質接觸部分全部為不銹鋼，（特殊腐蝕性介質可做成四氟材料）使用極其方便，廣泛應用于石油、化工、冶金、水利、電力、食品、醫藥、環境監測等行業的過程控制和液位的測量。
二、工作原理（靜壓測量原理）
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H + Po式中：
P：變送器迎液面所受壓力
ρ：被測液體密度
g:當地重力加速度
Po：液面上大氣壓
H：變送器投入液體的深度
同時，液體某一深度的壓力引人到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po,使傳感器測得壓力為: ρ.g.H,顯然,通過測取壓力P,可以得到液位深度。
P：變送器迎液面所受壓力
ρ：被測液體密度
g:當地重力加速度
Po：液面上大氣壓
H：變送器投入液體的深度
同時，液體某一深度的壓力引人到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po,使傳感器測得壓力為: ρ.g.H,顯然,通過測取壓力P,可以得到液位深度。
三、主要技術參數
測量范圍： | 0-0.5米～0-200米 |
最大過載： | 不超過管長 |
測量形式： | 投入式 |
精度等級： | 0.5%F·S |
電源電壓： | 24VDC |
負載電阻： | ≤500Ω |
測量介質： | 各種無腐蝕性液體 |
長期穩定性： | ±0.2% F·S/年 |
環境相對濕度： | 0～95% |
補償溫度： | 0～70℃ |
工作溫度： | -10～70℃ |
四、結構特點
外殼： | 1Cr18Ni9Ti |
主體結構材料： | 聚乙烯 |
傳感器形式： | 充油芯體擴散硅傳感器 |
自重： | 普通型2kg、帶數顯表頭型2.5kg |
五、調試方法
擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（０.２極以上），即可調整，步驟如下：
·在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流４mＡ，
·變送器加液到滿量程，調節滿程電阻器，使之輸出電流２０mＡ，
·反復以上步驟兩三次，直到信號正常。
·調節完畢，擰緊保護蓋。
·在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流４mＡ，
·變送器加液到滿量程，調節滿程電阻器，使之輸出電流２０mＡ，
·反復以上步驟兩三次，直到信號正常。
·調節完畢，擰緊保護蓋。
